Dizajniranje filtera pile za aplikacije male snage može biti izazovan, ali isplativ zadatak. Kao dobavljač filtera za testere, imao sam priliku da radim na različitim projektima i da razumem detalje stvaranja ovih filtera za scenarije male snage. U ovom blogu ću podijeliti nekoliko savjeta i uvida o tome kako dizajnirati filter pile za aplikacije male snage.
Razumijevanje osnova SAW filtera
Prije nego što zaronimo u proces dizajna, hajde da brzo prođemo kroz ono što su SAW filteri. SAW je skraćenica od Surface Acoustic Wave. Ovi filteri koriste akustične valove koji putuju po površini piezoelektrične podloge. Kada se električni signal primijeni na ulazni interdigitalni pretvarač (IDT), on se pretvara u akustični val. Ovaj talas zatim putuje duž površine podloge i ponovo se pretvara u električni signal na izlaznom IDT.
SAW filteri su poznati po svojoj izvrsnoj selektivnosti frekvencije, maloj veličini i relativno niskoj cijeni. Oni se široko koriste u komunikacijskim sistemima, kao što su mobilni telefoni, Wi-Fi ruteri i IoT uređaji.
Ključna razmatranja za dizajn male snage
1. Izbor materijala
Izbor piezoelektričnog materijala je ključan za dizajn SAW filtera male snage. Neki materijali imaju veći koeficijent elektromehaničkog spajanja, što znači da mogu efikasnije pretvoriti električnu energiju u akustičnu energiju. Na primjer, litijum niobat i litijum tantalat su uobičajeni materijali. Litijum niobat nudi relativno visok koeficijent spajanja, što može dovesti do nižeg gubitka umetanja. Manji gubici umetanja direktno su povezani sa manjom potrošnjom energije jer se manje energije troši u filteru.
2. Dizajn pretvarača
Interdigitalni pretvarači (IDT) igraju značajnu ulogu u performansama SAW filtera. Za aplikacije male snage, moramo optimizirati broj prstiju, širinu prstiju i razmak prstiju u IDT-ovima. Manje prstiju općenito rezultira nižim kapacitetom, što smanjuje snagu potrebnu za pogon filtera. Međutim, također moramo osigurati da frekvencijski odziv i selektivnost filtera nisu ugroženi.
Možemo koristiti alate za simulaciju za modeliranje različitih IDT dizajna i procjenu njihovih performansi. Prilagođavanjem parametara IDT-a možemo pronaći optimalni dizajn koji zadovoljava zahtjeve male snage uz zadržavanje željenih frekvencijskih karakteristika.
3. Pakovanje
Pakovanje SAW filtera takođe može uticati na njegovu potrošnju energije. Dobro dizajniran paket može pružiti dobro upravljanje toplinom, što je važno za odvođenje topline koja se stvara u filteru. Prekomjerna toplina može povećati potrošnju energije i pogoršati performanse filtera.
Možemo koristiti pakovanja sa dobrom toplotnom provodljivošću, kao što su keramička pakovanja. Ovi paketi mogu pomoći u prijenosu topline sa SAW filtera i održavanju njegove temperature u prihvatljivom rasponu.
Dizajnerski koraci
1. Definirajte zahtjeve
Prvi korak u svakom dizajnu filtera je jasno definiranje zahtjeva. Za SAW filtere male snage, moramo uzeti u obzir sljedeće:
- Frekvencijski opseg: Odredite opseg radne frekvencije filtera. Ovo može biti poseban opseg za određeni komunikacijski standard, kao što je opseg od 2,4 GHz ili 5 GHz za Wi-Fi.
- Bandwidth: Odlučite se za potrebnu propusnost filtera. Uži propusni opseg može zahtijevati precizniji dizajn, ali može dovesti i do manje potrošnje energije.
- Insertion Loss: Postavite cilj za maksimalni gubitak umetanja. Manji gubici pri umetanju znači da se manje energije troši u filteru.
- Odbijanje van opsega: Odredite nivo odbijanja potreban za frekvencije izvan propusnog opsega. Ovo pomaže u smanjenju smetnji od neželjenih signala.
2. Odaberite Piezoelektrični supstrat
Na osnovu zahtjeva odaberite odgovarajuću piezoelektričnu podlogu. Kao što je ranije spomenuto, materijali poput litijum niobata i litijum tantalata su dobar izbor za aplikacije male snage. Uzmite u obzir koeficijent elektromehaničkog spajanja, temperaturnu stabilnost i cijenu materijala.
3. Dizajnirajte IDT-ove
Koristite softver za simulaciju za dizajn interdigitalnih pretvarača. Započnite odabirom početnog skupa parametara za broj prstiju, širinu prstiju i razmak između prstiju. Pokrenite simulacije da biste procijenili frekvencijski odziv, gubitak umetanja i odbacivanje filtera izvan opsega. Podesite parametre prema potrebi kako biste ispunili zahtjeve.
4. Optimizirajte izgled
Kada je IDT dizajn finaliziran, optimizirajte raspored filtera na piezoelektričnoj podlozi. Obratite pažnju na razmak između IDT-ova, postavljanje električnih priključaka i ukupnu veličinu filtera. Kompaktan raspored može smanjiti parazitsku kapacitivnost i induktivnost, što može dodatno poboljšati energetsku efikasnost filtera.
5. Prototip i test
Nakon što je dizajn završen, izradite prototip SAW filtera. Testirajte prototip da biste izmjerili njegove performanse, uključujući frekvencijski odziv, gubitak umetanja i odbacivanje izvan opsega. Uporedite rezultate ispitivanja sa zahtjevima dizajna. Ako postoje neslaganja, izvršite prilagođavanja dizajna i ponovite prototip i proces testiranja dok se ne postigne željena izvedba.
Naša ponuda proizvoda

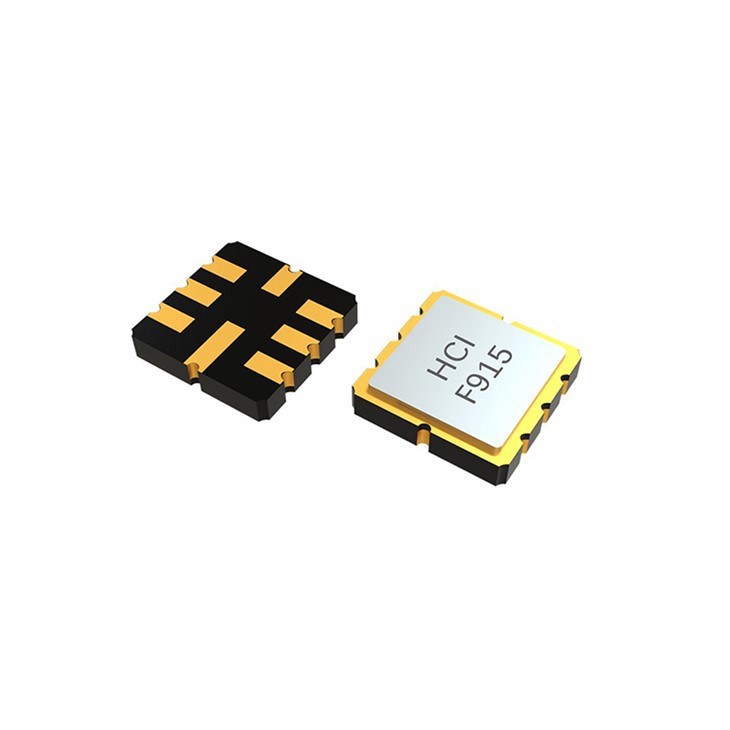

Kao dobavljač SAW filtera, imamo niz proizvoda pogodnih za aplikacije male snage. Na primjer, našeFilter visokofrekventne pile 5050je dizajniran da pruži odlične performanse u visokofrekventnim aplikacijama sa malom potrošnjom energije. Nudi visok nivo frekvencijske selektivnosti i nizak gubitak umetanja.
NašLOT i WiFi SAW filter F11je posebno prilagođen za IoT i Wi-Fi aplikacije. Optimiziran je za rad s minimalnom snagom dok pruža pouzdane performanse filtriranja.
Još jedan proizvod je našTO - 39 SAW Filter 3PIN. Ovaj filter je smešten u TO - 39 paket, koji obezbeđuje dobro upravljanje toplotom i pogodan je za aplikacije male snage gde je odvođenje toplote važno.
Zaključak
Dizajniranje SAW filtera za aplikacije male snage zahtijeva pažljiv balans između performansi i potrošnje energije. Uzimajući u obzir faktore kao što su odabir materijala, dizajn pretvarača i pakovanje, možemo kreirati filtere koji zadovoljavaju zahtjeve male snage, a istovremeno pružaju odličnu selektivnost frekvencije.
Ako ste zainteresovani za naše SAW filtere za vaše aplikacije male snage, rado bismo razgovarali s vama. Kontaktirajte nas da započnemo pregovore o nabavci i pronađemo najbolje rješenje za SAW filter za vaše potrebe.
Reference
- Smith, J. (2018). Uređaji sa površinskim akustičnim talasima za mobilne i bežične komunikacije. Artec House.
- Wang, L. (2020). Dizajniranje SAW filtera male snage za IoT aplikacije. IEEE Transakcije o ultrazvuku, feroelektrici i kontroli frekvencije.
