Hej tamo! Kao dobavljač HCSL oscilatora, često me pitaju kako da izmerim performanse ovih zgodnih malih uređaja. Dakle, mislio sam da se potrudim da to objasnim na način koji je lako razumjeti, čak i ako niste stručnjak za elektroniku.
Prvo, hajde da pričamo malo o tome šta su HCSL oscilatori. HCSL je skraćenica za High - Speed Current - Steering Logic, a ovi oscilatori su poznati po svom brzom radu i odličnim performansama faznog šuma. Koriste se u širokom spektru aplikacija, od telekomunikacija do podatkovnih centara, gdje su pouzdani i visokoučinkoviti satni signali ključni.
Preciznost frekvencije
Jedna od najosnovnijih, ali najvažnijih metrika performansi HCSL oscilatora je frekvencijska tačnost. Ovo vam govori koliko je stvarna izlazna frekvencija oscilatora blizu njegovoj specificiranoj ili nominalnoj frekvenciji.
Da biste izmjerili tačnost frekvencije, trebat će vam frekvencijski brojač. Brojač frekvencije je uređaj koji broji broj ciklusa ulaznog signala u određenom vremenskom periodu. Jednostavno spojite izlaz HCSL oscilatora na ulaz frekventnog brojača.
Recimo da imate aDiferencijalni kristalni oscilator HCSL 5032sa nominalnom frekvencijom od 100 MHz. Napajate oscilator i povezujete ga sa frekvencijskim brojačem. Brojač frekvencije će tada prikazati izmjerenu frekvenciju. Možete izračunati tačnost frekvencije koristeći sljedeću formulu:
Preciznost frekvencije (%) = ((Izmjerena frekvencija - nominalna frekvencija) / nominalna frekvencija) × 100
Na primjer, ako je izmjerena frekvencija 100,001 MHz, tačnost frekvencije bi bila ((100,001 - 100) / 100) × 100 = 0,001%.
Phase Noise
Fazni šum je još jedan kritičan parametar performansi za HCSL oscilatore. Fazni šum je u suštini kratkoročne fluktuacije u fazi izlaznog signala oscilatora. Ove fluktuacije mogu uzrokovati probleme u sistemima koji se oslanjaju na precizno mjerenje vremena, kao što su komunikacijski sistemi.
Za mjerenje faznog šuma obično koristite analizator spektra. Analizator spektra je uređaj koji prikazuje frekvencijski spektar ulaznog signala. Izlaz HCSL oscilatora spajate na ulaz analizatora spektra.
Analizator spektra će pokazati spektralnu gustinu snage izlaznog signala oscilatora. Fazni šum se obično mjeri na određenoj frekvenciji pomaka od frekvencije nosioca. Na primjer, možete mjeriti fazni šum na pomaku od 10 kHz, 100 kHz ili 1 MHz u odnosu na frekvenciju nosioca.

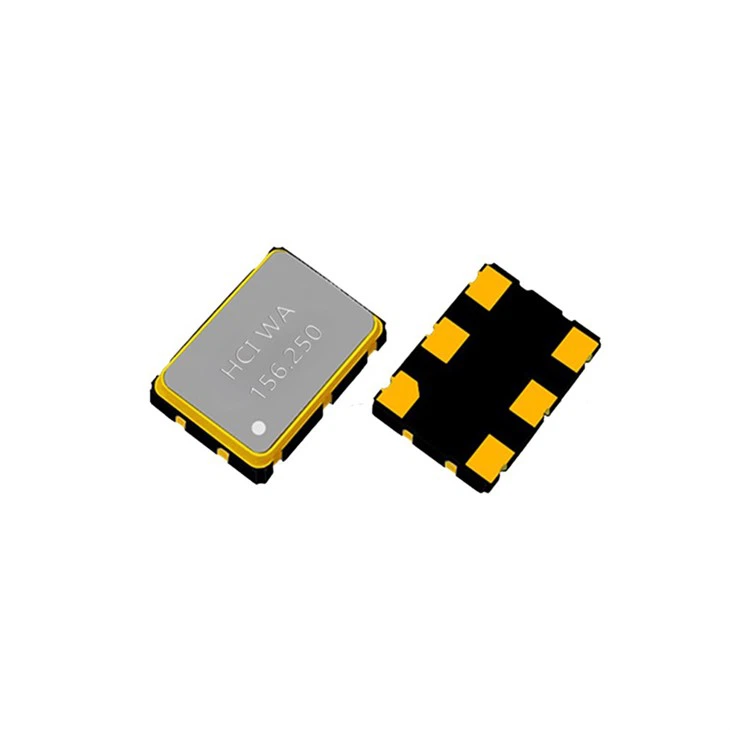

Niže vrijednosti faznog šuma su općenito bolje, jer ukazuju na stabilniji i čistiji izlazni signal. Na primjer, u aSMD HCSL diferencijalni oscilator 7050koji se koristi u sistemu za prenos podataka velike brzine, niski fazni šum pomaže u smanjenju stope greške u bitovima.
Potres
Jitter je povezan sa faznim šumom, ali je malo drugačiji. Jitter se odnosi na varijaciju u tajmingu rubova izlaznog signala oscilatora. Može se smatrati kratkoročnom nestabilnošću signala.
Postoje različite vrste podrhtavanja, kao što su nasumični i deterministički jitter. Za mjerenje podrhtavanja možete koristiti analizator podrhtavanja. Analizator jittera hvata izlazni signal HCSL oscilatora i analizira vremenske varijacije rubova signala.
Na primjer, u aHCSL oscilator širokog napona 3225koji se koristi u mreži za distribuciju takta, prekomerno podrhtavanje može dovesti do problema sa sinhronizacijom između različitih komponenti u sistemu.
Izlazna snaga
Izlazna snaga je takođe važan pokazatelj performansi. Ona vam govori koliko snage oscilator isporučuje na svom izlazu. Za mjerenje izlazne snage možete koristiti mjerač snage.
Mjerač snage je uređaj koji mjeri snagu električnog signala. Izlaz HCSL oscilatora spajate na ulaz mjerača snage. Mjerač snage će tada prikazati izmjerenu izlaznu snagu.
Izlazna snaga HCSL oscilatora obično je specificirana u dBm (decibelima u odnosu na 1 milivat). Na primjer, ako mjerač snage pokazuje izlaznu snagu od 0 dBm, to znači da je izlazna snaga 1 milivat.
Temperaturna stabilnost
Temperatura može imati značajan uticaj na performanse HCSL oscilatora. Kako se temperatura mijenja, frekvencija oscilatora može se mijenjati. Temperaturna stabilnost mjeri koliko se frekvencija oscilatora mijenja u određenom temperaturnom rasponu.
Za mjerenje temperaturne stabilnosti trebat će vam komora s kontroliranom temperaturom i mjerač frekvencije. Postavljate HCSL oscilator unutar temperaturno kontrolisane komore i mijenjate temperaturu u određenom rasponu (npr. od -40°C do 85°C). Na različitim temperaturnim tačkama, koristite brojač frekvencije za mjerenje izlazne frekvencije oscilatora.
Zatim možete izračunati temperaturnu stabilnost kao maksimalnu promjenu frekvencije u rasponu temperature podijeljenu s nominalnom frekvencijom. Na primjer, ako se frekvencija promijeni za 100 ppm (dijelova na milion) u rasponu temperature, stabilnost temperature je 100 ppm.
Starenje
Starenje je dugoročna promjena frekvencije oscilatora tokom vremena. Čak i pod stalnim uslovima okoline, frekvencija HCSL oscilatora će se postepeno menjati.
Da biste izmjerili starenje, morate pratiti izlaznu frekvenciju oscilatora tokom dužeg perioda, obično mjesecima ili čak godinama. Za mjerenje frekvencije u pravilnim intervalima koristite frekvencijski brojač.
Stopa starenja je obično navedena u ppm godišnje. Na primjer, ako se frekvencija oscilatora promijeni za 1 ppm godišnje, stopa starenja je 1 ppm godišnje.
Zaključak
Merenje performansi HCSL oscilatora uključuje posmatranje nekoliko ključnih parametara, uključujući tačnost frekvencije, fazni šum, podrhtavanje, izlaznu snagu, temperaturnu stabilnost i starenje. Pažljivim mjerenjem ovih parametara možete osigurati da oscilator ispunjava zahtjeve vaše aplikacije.
Ako ste na tržištu visokokvalitetnih HCSL oscilatora i želite saznati više o našim proizvodima ili razgovarati o vašim specifičnim potrebama, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo da pronađete savršeno rješenje oscilatora za vaš projekat.
Reference
- "Umjetnost elektronike" Paula Horowitza i Winfield Hilla
- "Dizajn RF i mikrotalasnih kola za bežične aplikacije" od Chrisa Bowicka
